設備と技術 - 大型五面加工機

モトエ鉄工株式会社の技術を支える機械設備とスタッフの取り組みを機械可能種類別にご紹介します。


リードタイムの短縮、段取り回数の削減、
加工時間の短縮でがっちり!



大型五面加工機

五面加工機の特長である多面同時加工により、上面と側面から複雑な工程を一度に仕上げる事が可能となります。ボディも大きく、工作機械や産業機械向けのベット・フレーム等の大型部材の精密加工を得意としています。

早い時期(平成19年)から大型五面加工機を導入し、長年改善を繰り返した経験を生かし、担当者が工夫して段取りをくみ、高精度な加工を短時間で実現します。
生産性の高さより試作品や小ロット生産物の受注も対応可能となりました。

主軸回転速度は40~8,000/回毎分。ヘ-ル加工機能、ユニバ-サルアタッチメント(水平旋回5°)インデックス仕様が付属されています。





スタッフの取りくみと設備仕様

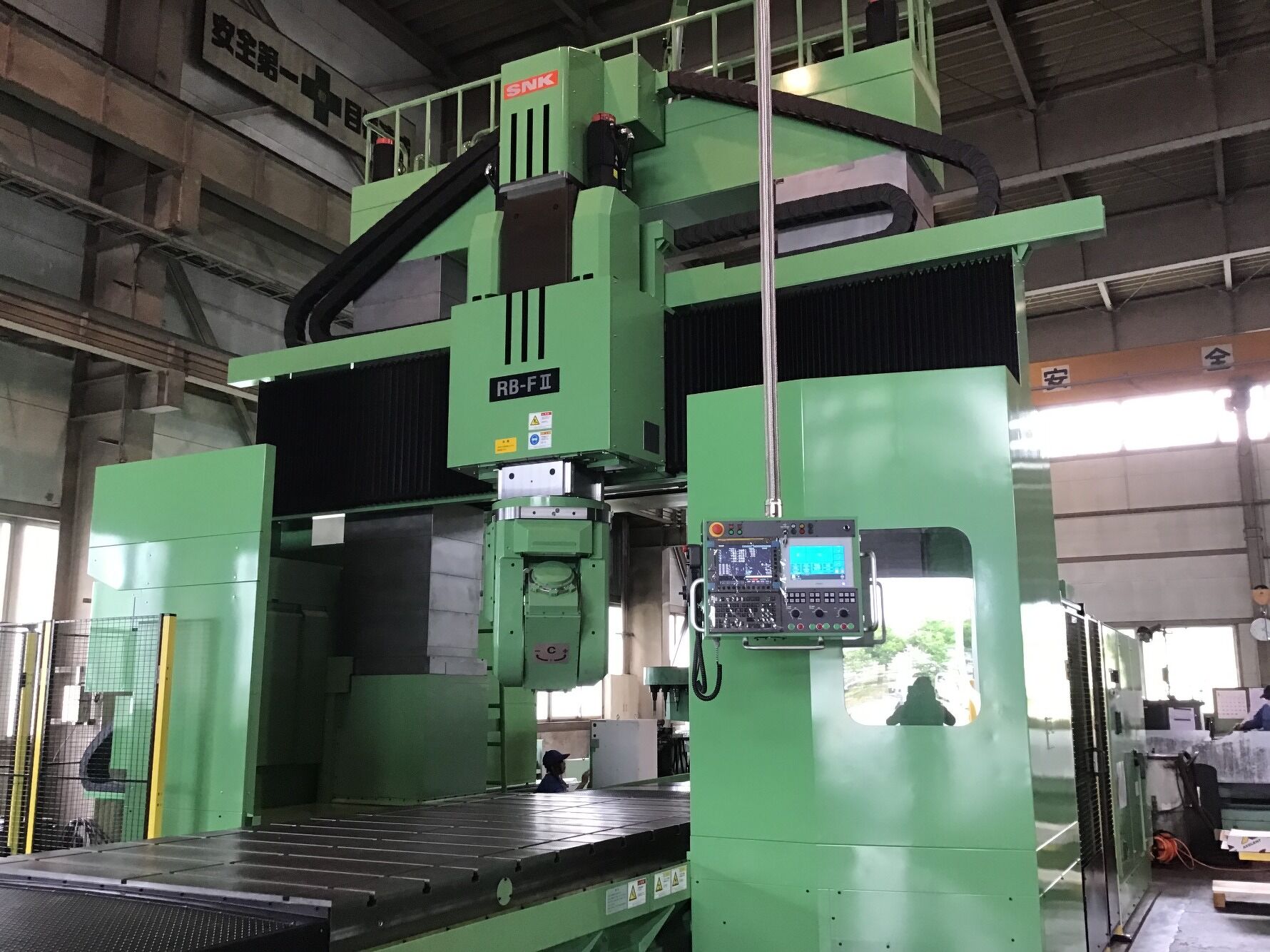

RB-F2(新日本工機)(ニューマシン)

スタッフの取り組み

新しい五軸加工機なので、加工時間を今まで以上に短縮し、高精度の製品と加工をできる様日々工夫して作業をしています。 同時にワークと工具が干渉することがないよう、プログラムを確認しながらキッチリと慎重に行ってます。

設備仕様

・X軸移動量
4250mm
・Y軸移動量
3200mm
・Z軸移動量
800mm

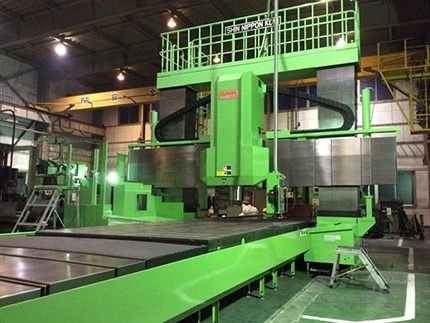

RB-5M(新日本工機)


スタッフの取りくみ

図面に忠実な製品を加工をするために創意工夫を凝らして、品質の向上を目指しています。
仕上がった製品を図面を元にISOに準拠した品質検査に加え、目でも細やかなチェックを行っています。

設備仕様

・X軸移動量
5250mm
・Y軸移動量
3400mm
・Z軸移動量
600mm
・有効門幅
2800mm
・工作物許容質量
10t

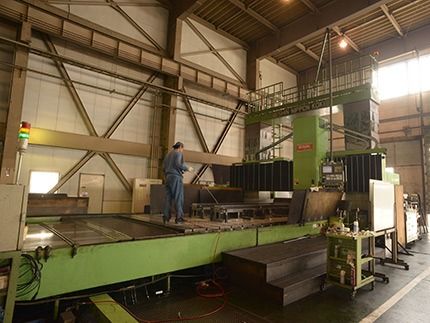

RB-6VM(新日本工機)

スタッフの取りくみ

機械の特性を活かし、セットに手間がかかる大型部材加工の段取り回数を削減し、作業効率の向上とクレームゼロの高精度な製品づくりを目指しています。 また、日頃から作業場の整理整頓の心がけ、安全確保・作業効率の向上を目指しています。

設備仕様

・X軸移動量
6250mm
・Y軸移動量
3820mm
・Z軸移動量
600mm
・有効門幅
3400mm
・工作物許容質量
10t

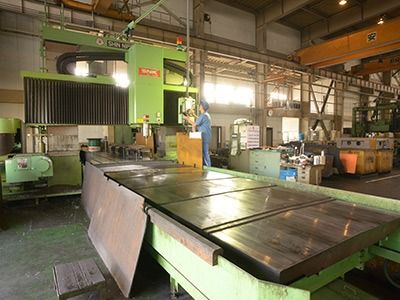

RB-4VSM(新日本工機)

スタッフの取りくみ

大型部材でありながら高精度な加工が必要な作業や歪みの生じやすい長尺部品の加工が多い。 時間短縮を行いつつ、ミスがないように一つ一つの作業を緊張感を持って慎重に行っています。

設備仕様

・X軸移動量
4250mm
・Y軸移動量
2440mm
・Z軸移動量
600mm
・有効門幅
2400mm
・工作物許容質量
3t

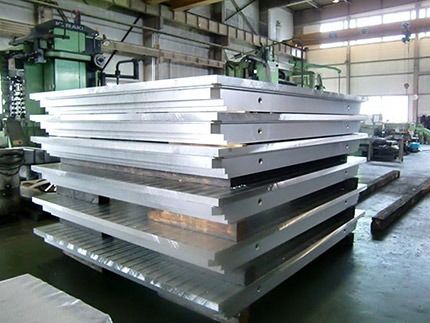

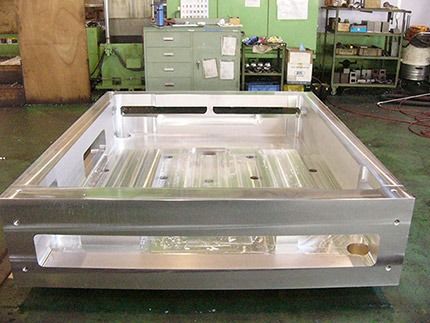

加工製品例

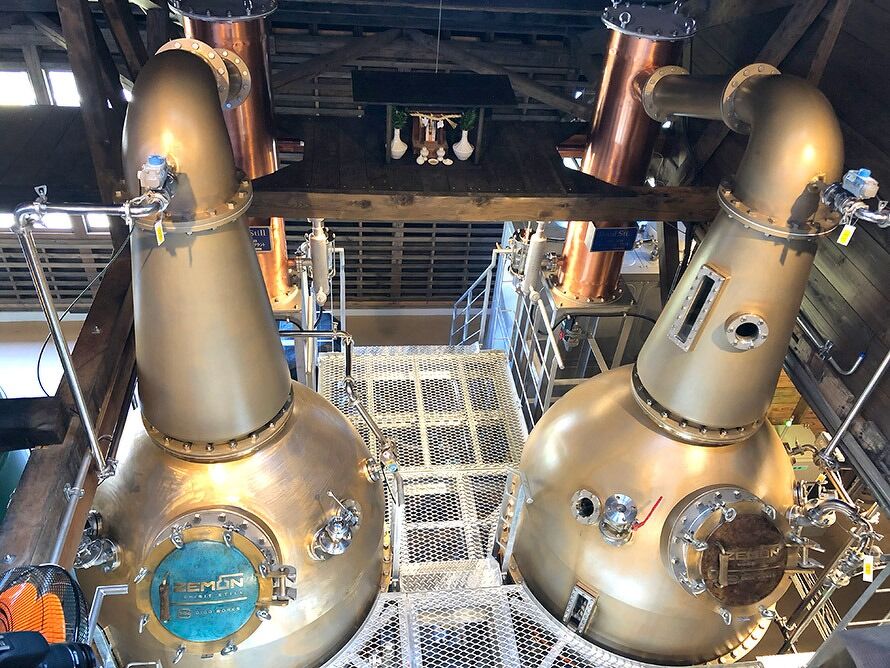

ウィスキー蒸留器部品の銅合金加工
チャンバー
ボトム

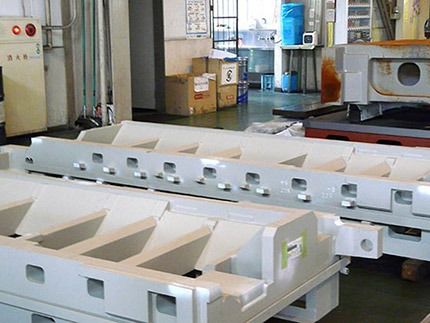

ベット
